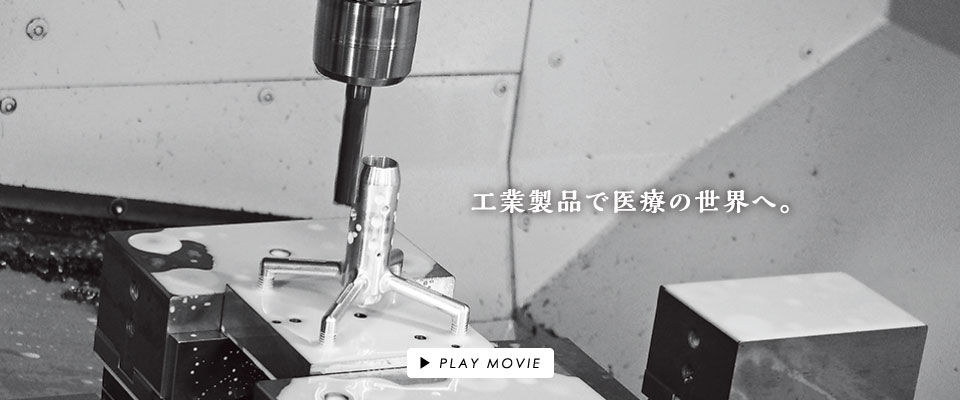

工業製品で医療の世界へ。クリックでPLAY MOVIE。

置き場所に困らない、自立する杖

歩行が困難な方にとって、第三の脚とも言われる「杖」。手を使いたい時、置き場に困ることのない、自立する杖の先が開発されました。一般販売されている杖の本体に取り付けが可能な先端器具です。日々の生活の中、杖が必要な方にとって使いやすさを追求しました。安定性を高めるため4本脚へと進化。各底面部分には特殊なゴムを施し、本体にクッション性を持たせ、衝撃を軽減します。また取り付け可能部分には、軽量化と強度を兼ね備えたハニカム構造を取り入れました。

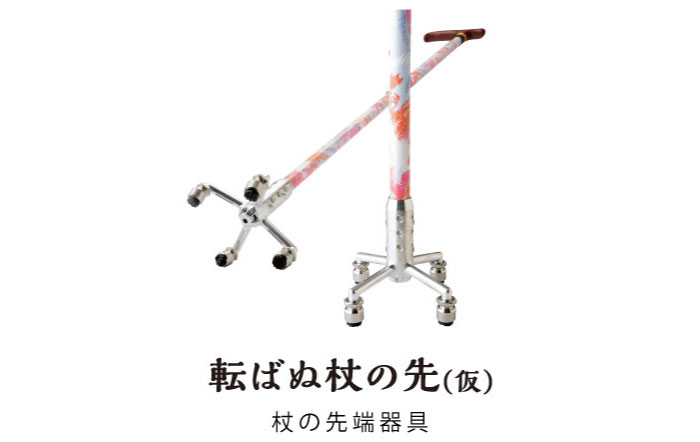

転ばぬ杖の先(仮) 杖の先端器具

自分たちが出来る、最大限の良いものを開発したい。

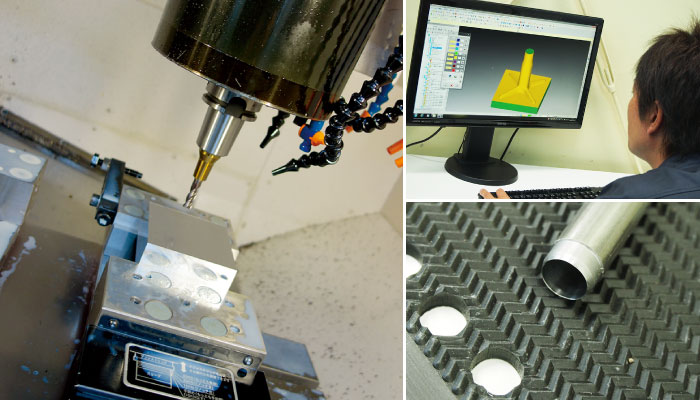

普段の業務は、お客様から提示された図面を元に製品を作り上げるという作業。しかし、この開発においてはゼロからのスタートでした。医療器具を扱わない企業が、異分野へ挑戦するということは、決して甘いものではありませんでした。「金型を扱う企業だからこそ出来る加工技術を、医療分野に活かせないか」という思いを、まずは形にする事ができました。しかし商品が医療機器として認められるまで、いくつもの改善・改良を重ねる必要があったのです。

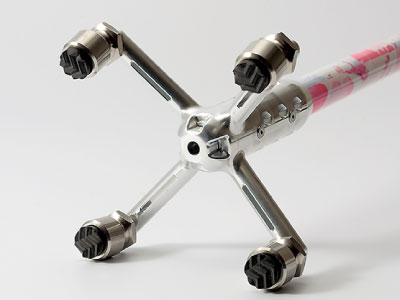

底面にRBセラミックス入りのリフト版を採用。より滑りにくくなり、安定性を確保することができました。また、3本足から4本足へと改良し、さらに安定した「自立する杖」の実現へと繋がりました。

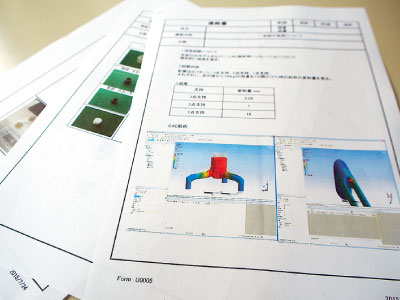

大学病院のリハビリステーションにて、モニタリングを実施し、さらに強度シミュレーションを実施しました。足部の3Dモデルをもとに、CAE解析シミュレーションソフトで疑似的に強度を測定しました。3点支持、2点支持、1点支持で変形量を測定し、1点支持で100キロでも問題のない強度を実現しました。

展示会出展歴

  • ・難加工技術展2015
  • ・「新しい東北」交流会 inいわき
  • ・産学官連携による開発商品展示会inコラッセふくしま
  • ・福島県ものづくりフェア2015/2016
  • ・第60回福島県発明展
  • ・メディカルクリエーションふくしま2013/2014/2015
  • ・復興あきいち

開発担当/製造技術 髙﨑大輔さん
